ZC-II机械回转反吹扁袋除尘器技术参数

机械回转扁袋除尘器采用园形体结构受力均匀，抗爆性能好，结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约能源延长布袋使用，严寒地区室内安装其它地区都能在室外安装，可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。

产地：中国>河北>沧州>泊头市

供应商：沧州旭阳伟业环保设备有限公司

技术咨询服务热线：

0317-8250810 8250820

ZC-II机械回转反吹扁袋除尘器技术参数详细内容介绍

标签：

一、产品简介　　

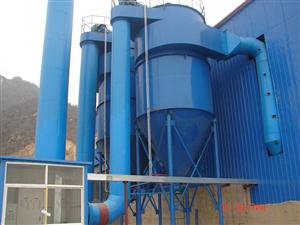

机械回转反吹扁袋除尘器采用圆形体结构受力均匀，抗爆性能好，结构紧凑；采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰,节约能源,延长布袋使用寿命。可广泛用于机械、矿山、冶炼、建材、粮食化工等许多部门。

用户选用应注意对温度高，浓度大、颗粒细的粉尘应选用A型，反之用B型为宜，如浓度大于15g/m3前面应加一级旋风除尘器。

二、工作原理　　

机械回转反吹扁袋除尘器含尘气体于切向进入过滤室上部空间。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋转落入灰斗，小颗粒粉尘弥散于过滤室袋间空隙从而被滤袋阻留，净化空气透过袋壁经花板上滤袋导口汇集于清洁室，由通风机吸入而排出。随着过滤工况的不断进行，阻留于滤袋外表的粉尘逐渐增多，气流通过的阻力逐渐加大，当达到设定阻力值时，由自控装置开启反吹清灰机械进行清灰。

三、机械回转反吹扁袋除尘器与国内常用的脉冲布袋除尘器相比具有以下特点：
      1、壳体按旋风除尘器流型设计，能起局部旋风作用；大颗粒尘经旋风离心作用首先分离；小颗粒尘由滤袋，由于进行二级除尘减轻了滤袋负荷，增加滤袋使用寿命。园筒拱顶的体形，受力均匀，抗爆性好。
      2、采用了设备自带的高压风机反吹清灰不受使用场合气源条件的限制。易损件少，维护简便，运行可靠。克服了压缩空气脉冲清灰的弊病。反吹风作用距离大，可采用长滤袋，充分利用空间，占地面积小，处理烟气量大。
      3、采用梯形扁袋在园筒体内布置，结构简单，紧凑，过滤面积指标高，在反吹风作用下，梯形扁袋振幅大，只需一次振击，即可抖落积尘，有利于提高滤袋寿命。
      4、由于采用了旋臂回转对环状布置的每个布袋轮流分圈反吹清灰，因此工况并不影响除尘器的整体净化效果，反吹清灰对除尘器整机阻力基本无影响。
      5、除严寒地区外，本除尘器可置放露天，不需建造除尘室。

三、技术性能

	型号	过滤面积(m2)	处理风量		袋长(m)	圈数	袋数(条)	效率%	阻力	外型尺寸(直径×高)(mm)	重量(kg)
规格	型号	过滤面积(m2)	V米/分	m3/h	袋长(m)	圈数	袋数(条)	效率%	阻力	外型尺寸(直径×高)(mm)	重量(kg)
ZC-24/2	A	38	1.0-1.5	2280-3420	2.0	1	24	＞99	＞120	ф1690×4370	1916
ZC-24/2	B	38	2.0-2.5	4560-5700	2.0	1	24			ф1690×4370	1916
ZC-24/3	A	57	1.0-1.5	3420-5130	3.0	1	24			ф1690×5370	2086
ZC-24/3	B	57	2.0-2.5	6840-8550	3.0	1	24			ф1690×5370	2086
ZC-24/4	A	79	1.0-1.5	4740-7110	4.0	1	24			ф1690×6370	2263
ZC-24/4	3B	79	2.0-2.5	9480-11850	4.0	1	24			ф1690×6370	2263
ZC-72/2	A	114	1.0-1.5	6840-10260	2.0	2	72			ф2530×5030	4150
ZC-72/2	B	114	2.0-2.5	13650-17100	2.0	2	72			ф2530×5030	4150
ZC-72/3	A	170	1.0-1.5	10200-15500	3.0	2	72			ф2530×6030	4868
ZC-72/3	B	170	2.0-2.5	20400-25500	3.0	2	72			ф2530×6030	4868
ZC-72/4	A	228	1.0-1.5	13680-20520	4.0	2	72			ф2530×7030	5587
ZC-72/4	B	228	2.0-2.5	27360-34200	4.0	2	72			ф2530×7030	5587

	型号	过滤面积(m2)	处理风量		袋长(m)	圈数	袋数(条)	效率%	阻力	外型尺寸(直径×高)（mm）	重量（kg）
规格	型号	过滤面积(m2)	V米/分	m3/h	袋长(m)	圈数	袋数(条)	效率%	阻力	外型尺寸(直径×高)（mm）	重量（kg）
ZC-144/3	A	340	1.0-1.5	20400-30600	3.0	3	144	＞99	＜120	ф3530×7145	8900
ZC-144/3	B	340	2.0-2.5	40800-51000	3.0	3	144			ф3530×7145	8900
ZC-144/4	A	450	1.0-1.5	27000-40500	4.0	3	144			ф3530×8145	11760
ZC-144/4	B	450	2.0-2.5	54000-67500	4.0	3	144			ф3530×8145	11760
ZC-144/5	A	569	1.0-1.5	34140-51210	5.0	3	144			ф3530×9145	14280
ZC-144/5	B	569	2.0-2.5	68280-85350	5.0	3	144			ф3530×9145	14280
ZC-144/4	A	760	1.0-1.5	45600-68400	4.0	4	240			ф4380×9060	16100
ZC-144/4	B	760	2.0-2.5	91200-114000	4.0	4	240			ф4380×9060	16100
ZC-144/5	A	950	1.0-1.5	57000-85500	5.0	4	240			ф4380×10370	18270
ZC-144/5	B	950	2.0-2.5	114000-142500	5.0	4	240			ф4380×10370	18270
ZC-144/6	A	1140	1.0-1.5	68400-102600	6.0	4	240			ф4380×11870	20039
ZC-144/6	B	1140	2.0-2.5	136800-171000	6.0	4	240			ф4380×11870	20039
